(原) 3D打印10寸机柜

自从买回了U1就一直在打印，最近的大工程是“10寸机柜”。
之所以不买现成的，是因为穷，也是因为并没有比较符合自己(设备)的成品。3D打印不是为了便宜，而是DIY及完全的个性化。
之所以不使用19寸，一是因为太大了，其实个人设备有限。再就是10寸是U1可以负担的一个尺寸，19寸长度超出了它可打印的尺寸，就会更多的拼接。

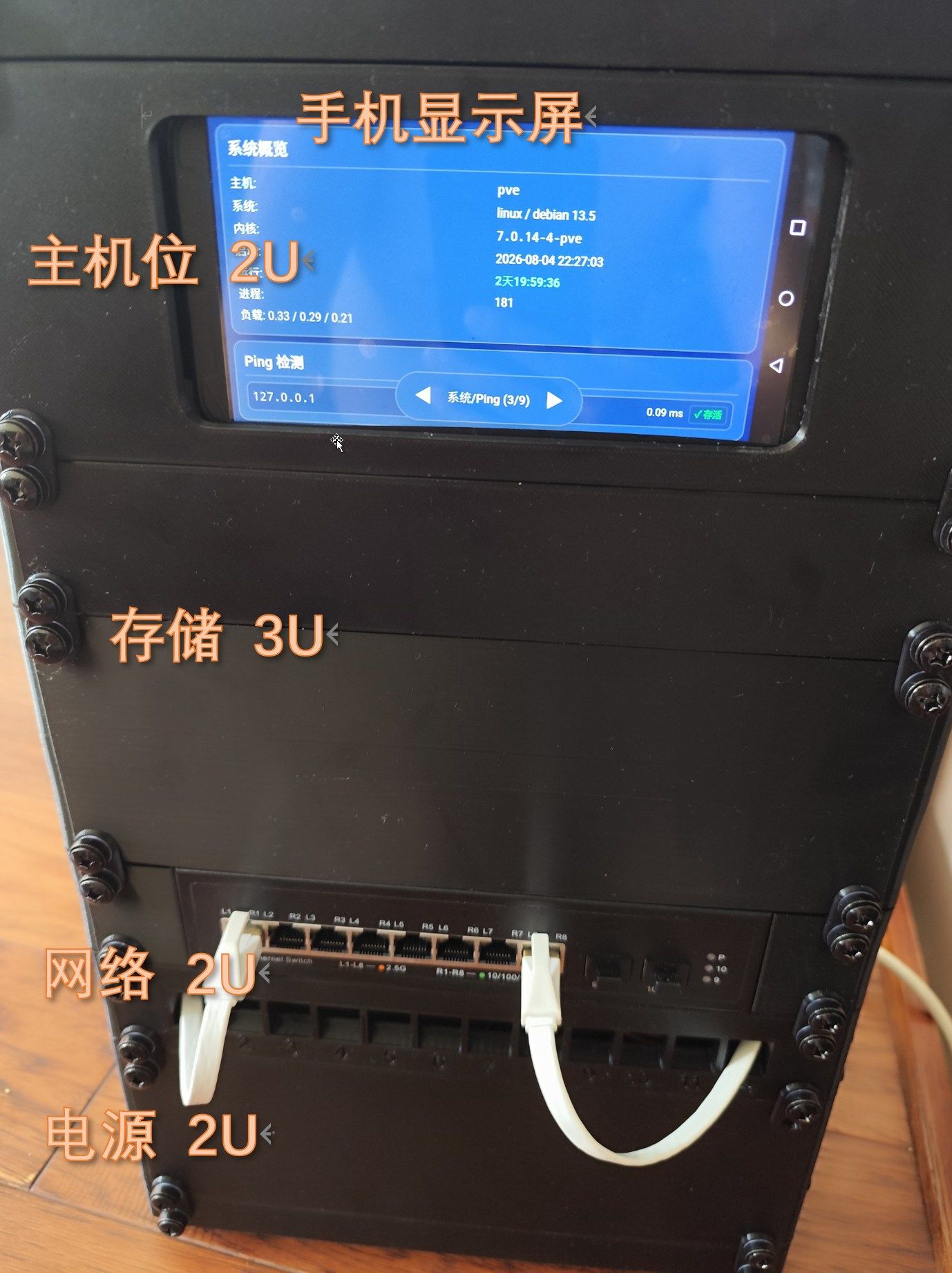

现在设备占用9U的空间，按如下预计还需要添加3U。
因为打印方式的不同，以及不同卷的材料都会导致色差，所以如果需要更统一化的外观，还是需要喷涂。

现有

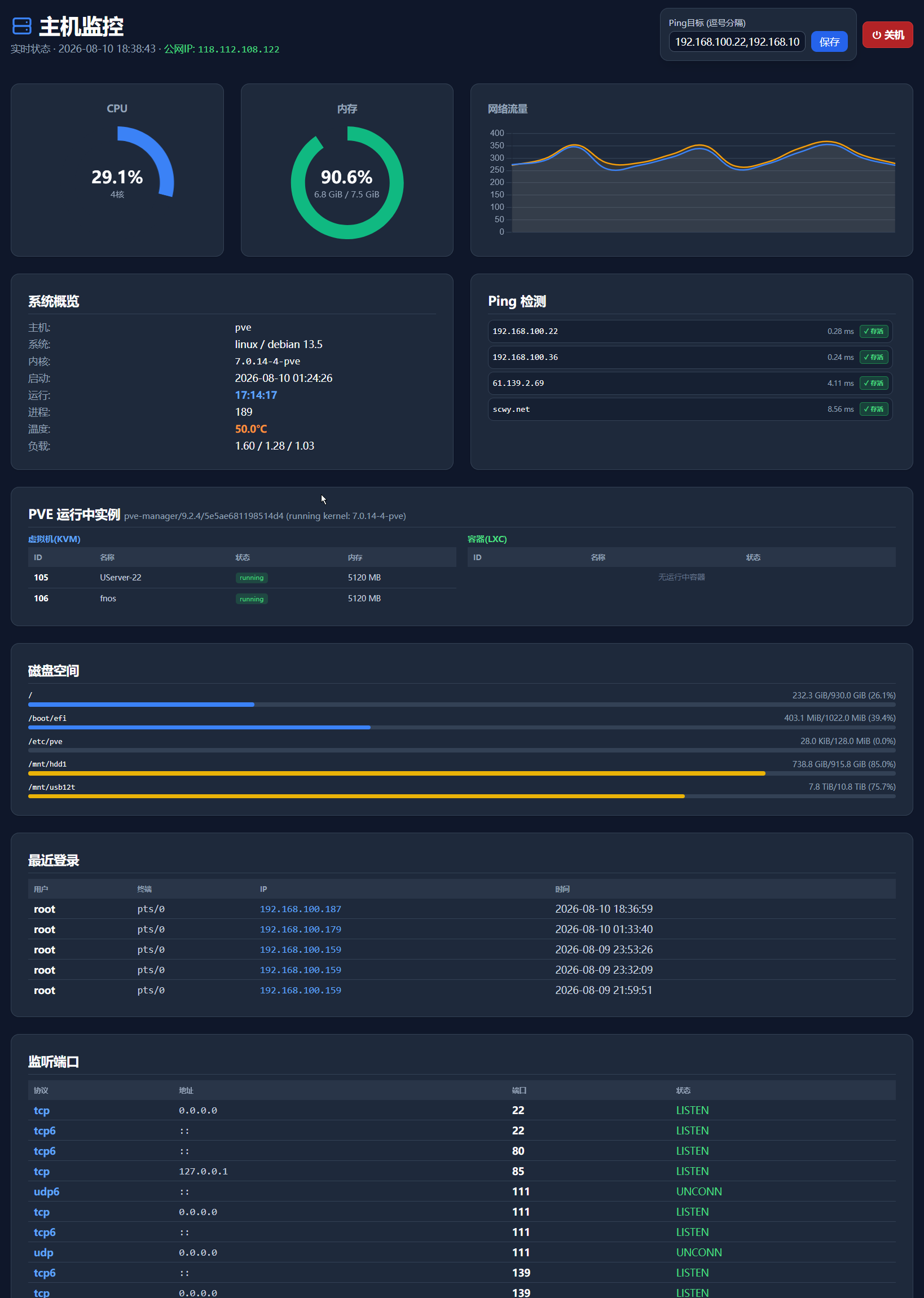

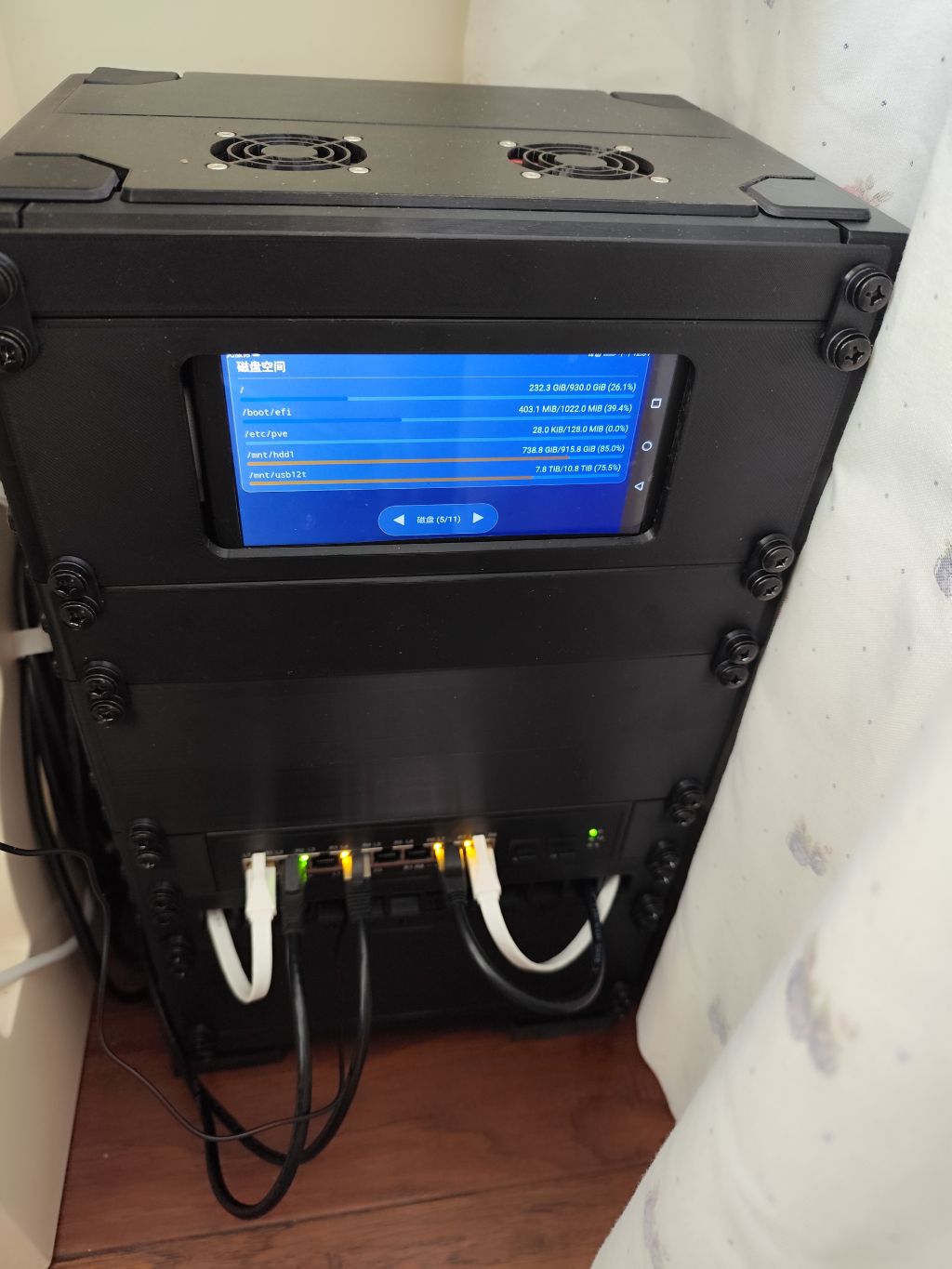

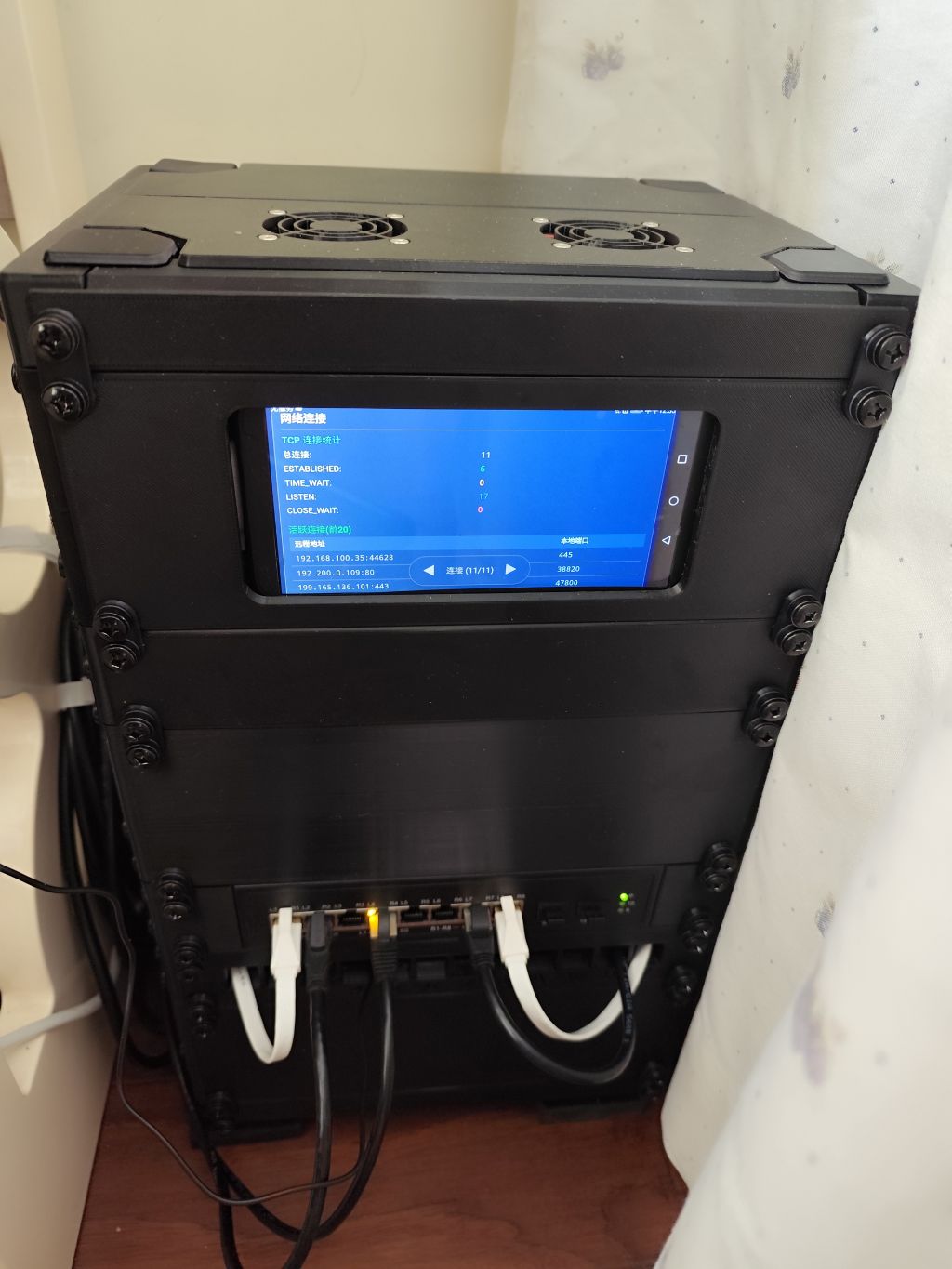

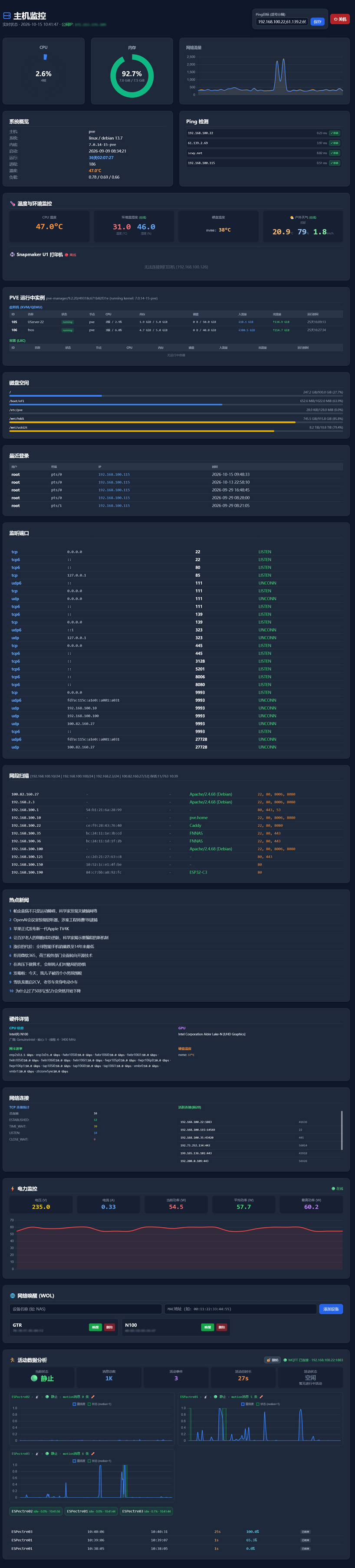

1. 利用淘汰下的旧手机进行相关信息显示。
   因为有多个旧手机，所以框架为了更适配多个手机，屏幕尺寸上就有些不够贴合。
2. 1个N100作为服务器，运行PVE多系统。搭载一个4硬盘位的移动硬盘盒。本站的大部份资源运行的此N100的虚拟机中。

改进

1. 智能化

(1). 自动温度控制
本着节约的原则，风扇需要自动化温控。而现在的结构，风扇在冬天依然会转。考虑通过ESP32一并控制。

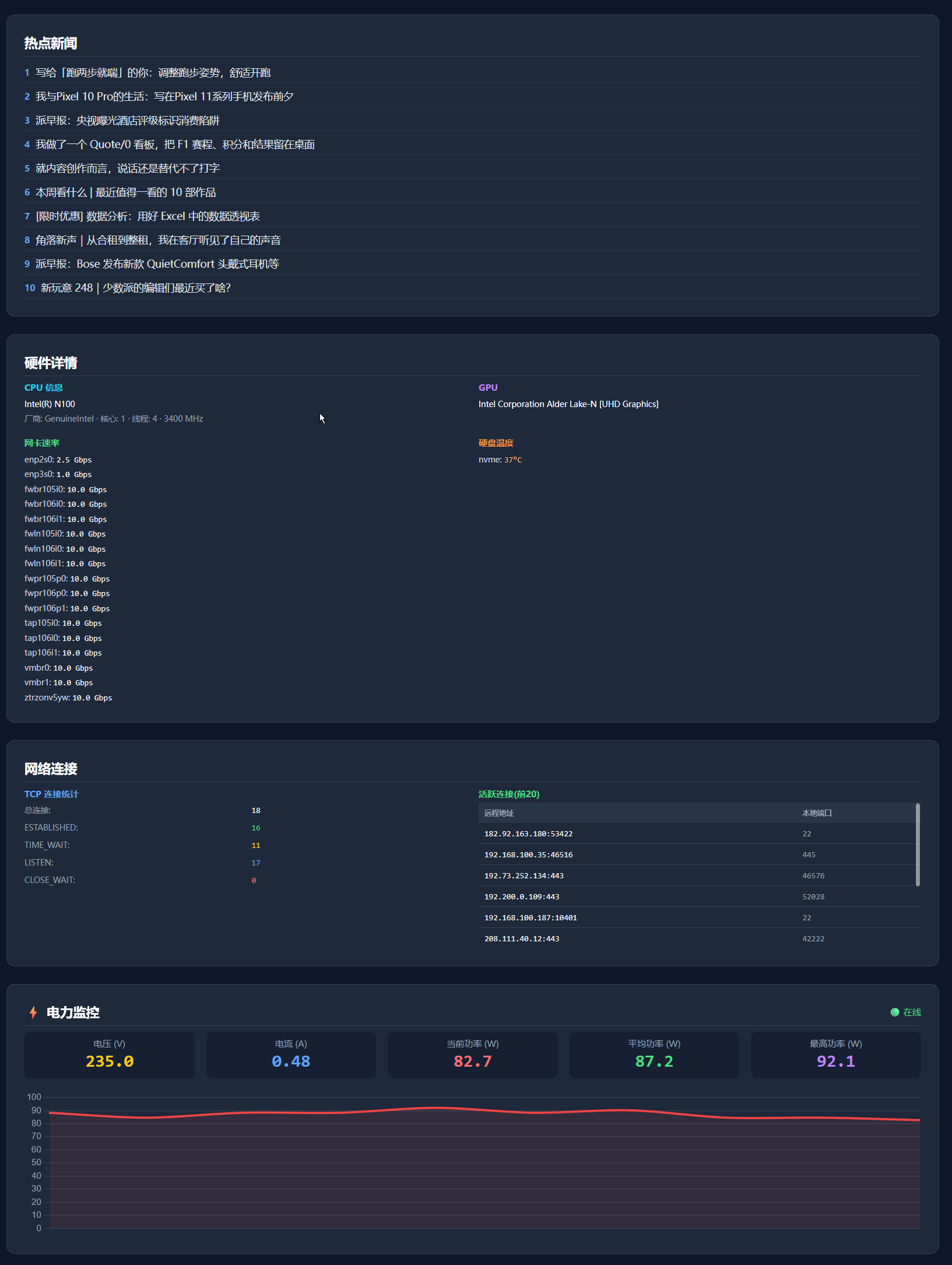

(2). 电力控制及显示
其实也就是增加EPS32单片机及智能插座。可以考虑给单片机1U的位置进行智能化改造。
(3). 电力保障
增加1个小型UPS，确保不间断服务及偶发的掉电。将占用1U位置，希望能提供10分钟左右的完整设备电力即可。时间更长的待机还得外置UPS来完成。
虽然现在外置了家用PC的UPS，因为外观较大，无法置入机柜。也不安静，发热也稍大。
(4). 灯光 即使加入了ESP32，进一步考虑灯光显示。其实会比看屏幕直观。比如添加3个WS2812LED灯，用于查看服务器状态，信息状态等。

2. 整洁

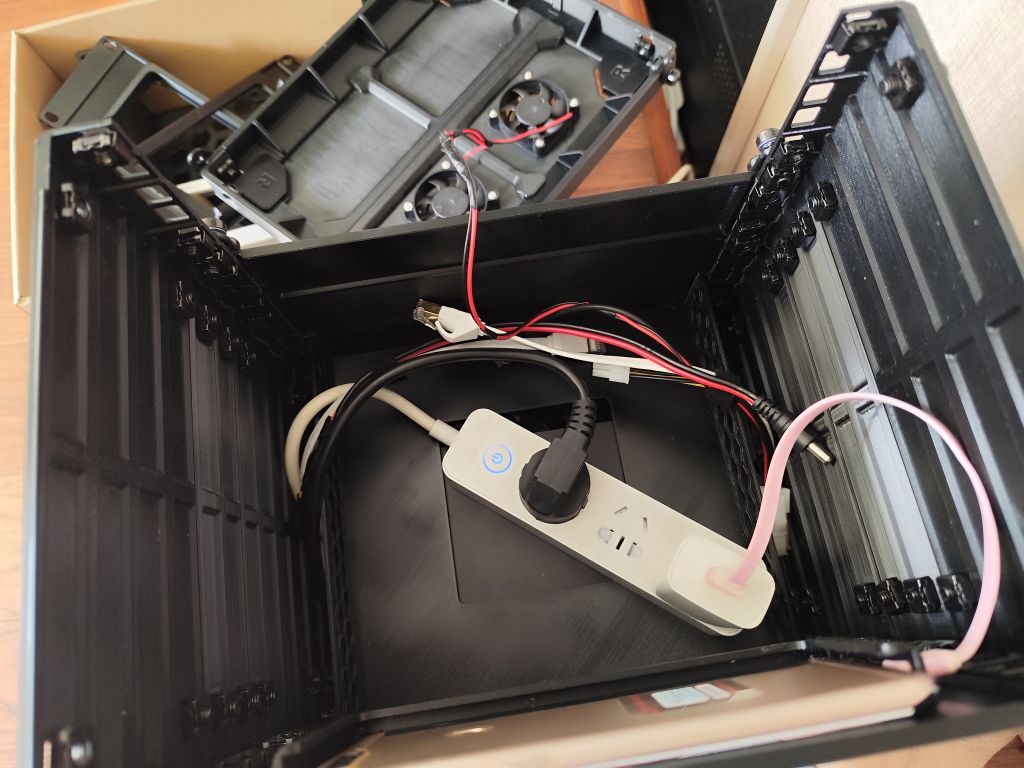

(1). 现在内部设备的电力分布、线路分布还是比较乱。考虑到内部基本使用的是12V，可以取消ATX电源，改用20A的开关电源，占用2U位置，但避免了使用1个排插，减少1个开关电源。统一将电源走左方，其它数据类线路走右方。
(2). 网络部份，采用线架，前面只有跳线，而非直插的方式。比如使用网络直通模块。
(3). 机柜后面部份为即插式设计：均采用接口方式，而非线路直插。好处是方便机柜的独立存在。
机柜后面存在线路的进和出两种类型。采用左方进，右方出。例如左方入：电源、光纤(通过光猫接入公网)、网线(备)；右方出：电源(备用,220V/12V)、网线2根、USB接线(偶尔与服务器交互)、HDMI(故障后的调试等)。 (4).

3. 观察与控制

现有设备因为封闭在机柜内部，运行状态及控制是比较麻烦的。比如设备的状态灯，按钮等，都无法触及。

1. 光路转移

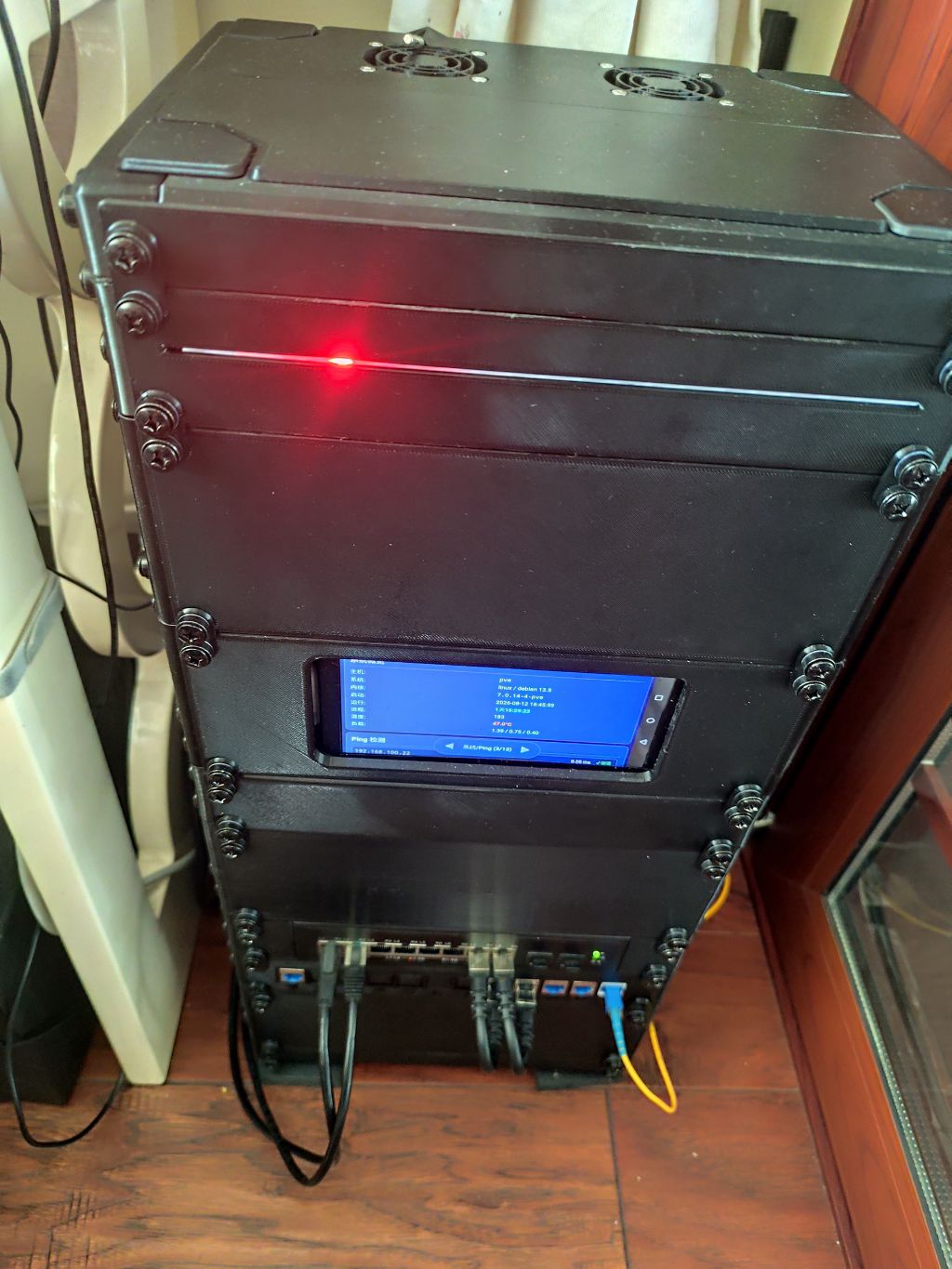

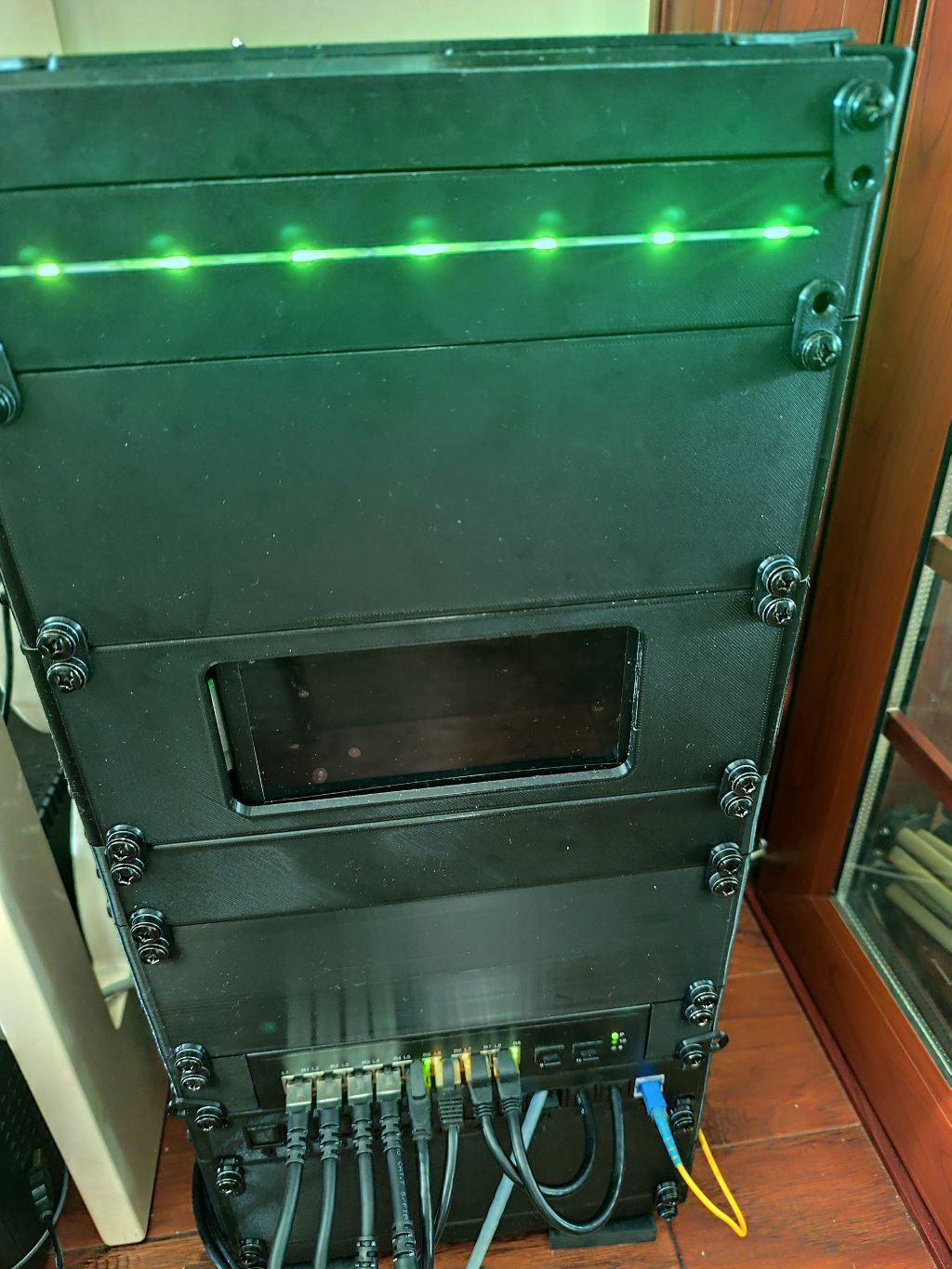

   通过光纤，将状态灯、指示灯的亮灭，转移到前面板。使前面板即可观察到设备的运行状态。
2. 按钮
   考虑将所有按钮移到前面板，除了对设备进行改造，暂时还没想到好的办法。

4. 其它

(1). 移动上网设备
还有两个上网设备没有进入机柜：光猫和无线路由器。预计两者占用2U位置。这样就将个人的设备都并入了机柜。机柜就只需要入1电力、1光纤。出1网络即可。简化了整体的布局。
